產品的功能說明

功能特點	使用說明
電壓輸入：AC80-240V	場合：避免粉塵、油污、腐蝕性氣體、濕度太大以及震動太強場所，禁止有可燃?xì)怏w和導電灰塵
最大脈沖頻率：200K	工作溫度：0~50°C
外形尺寸：178×108×68	儲存溫度：-20°C~+65°C
脈沖形式：脈沖+方向	濕度：40~90％RH（不凝露）
電機參數自動整定功能	冷卻方式：自然冷卻或強制冷風
具有過流、過壓、跟蹤誤差超差等保護功能	該產品適合各種中小型自動化設備和儀器，例如木工雕刻機、線束加工設備、包裝機械、廣告設備、醫療器械以及自動裝備等。

撥碼開關設定

功能	符號	名稱	說明
控制信號                                     輸入端口	DIR+	輸入方向正極	信號源+5V~24V皆可驅動
	DIR-	輸入方向負極
	PUL+	輸入脈沖正極
	PUL-	輸入脈沖負極
	ENA+	使能信號正極	該信號有效時電機處于自由狀態，不鎖機
	ENA-	使能信號負極	該信號有效時電機處于自由狀態，不鎖機

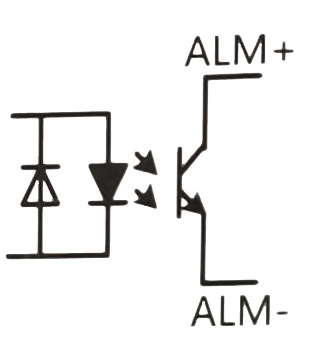

ALM信號                                    輸出端口	ALM+	報警輸出正極
	ALM-	報警輸出負極
準備信號                                      輸出端口	RDY+	準備信號輸出
	RDY-	準備信號輸出
電機動力線	U	電機U端	U，V，W對應電機繞線組，任意對調三根繞   組線中的兩根，可使電機方向改變
	V	電機V端
	W	電機W端
NC	NC	接地	接地
電源輸入端	L	電源輸入	AC80V-240V
	N

參數設定

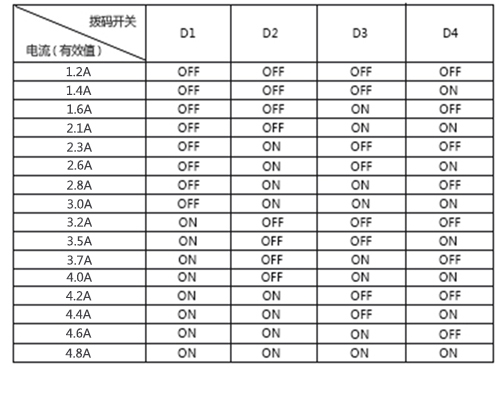

電流撥碼表

故障及處理：1.電源燈不亮：輸入電源故障，請檢電源線路，電壓是否過低。2.上電亮紅燈報警：①電機電源相線是否連接。②驅動器輸入電源電壓是否過高或過低。

3.脈沖輸入后不轉動：①驅動器系統配置中的輸入方式是否為脈沖輸入相關的輸入方式。②電機是否使能松開。

細分撥碼表

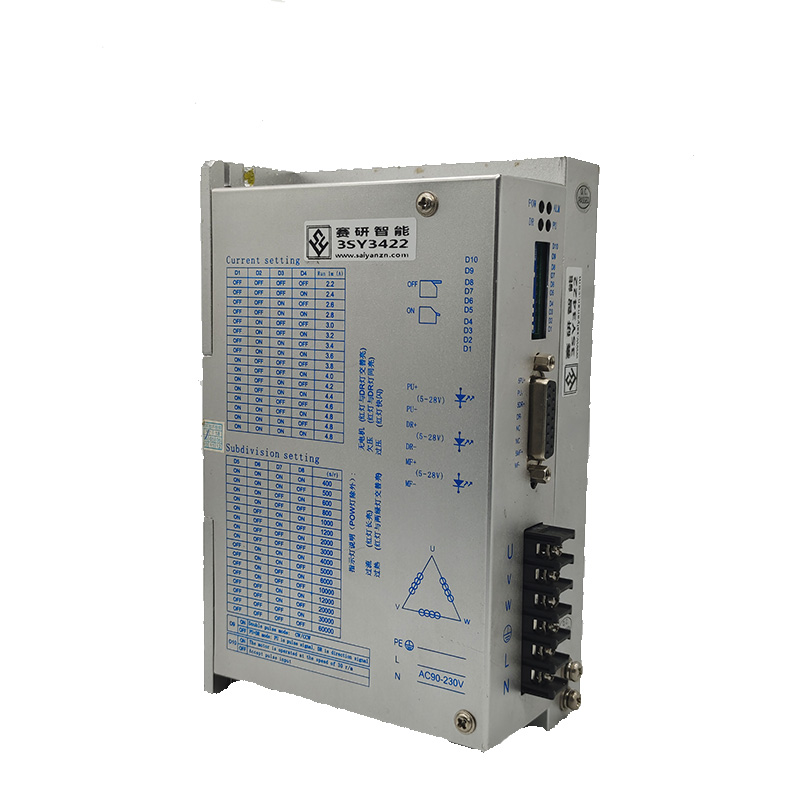

產品圖紙

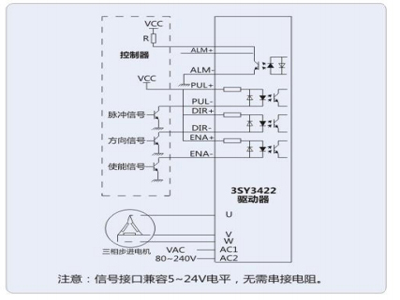

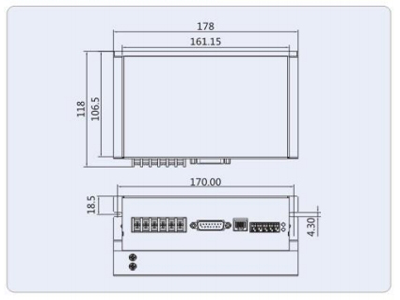

安裝尺寸圖                                                        經典接線圖

應用領域

適合各種運動控制領域自動化設備和儀器，例如：電子加工與檢測、半導體封裝、激光切割與焊接、激光照排、包裝機械、雕刻機、打標機、切割機、服裝繪圖儀、數控機床、自動化裝配設備等。是客戶追求性價比和期望噪音低、大力矩的第一選擇。
